双向储能逆变器
计划概述
双向储能逆变器
近年来 ，随着户外电力和应急备用电源需求的激增 ，便携式储能电源正迅速成为市场新宠。这一趋势得益于双向储能逆变器的立异应用 ，它能够把来自电网可再生能源的交流电转换为电池存储的直流电 ，同时也能将电池中的直流电转换回交流电以供种种电器使用 ，有用提升能源的使用率和使用的便捷性。

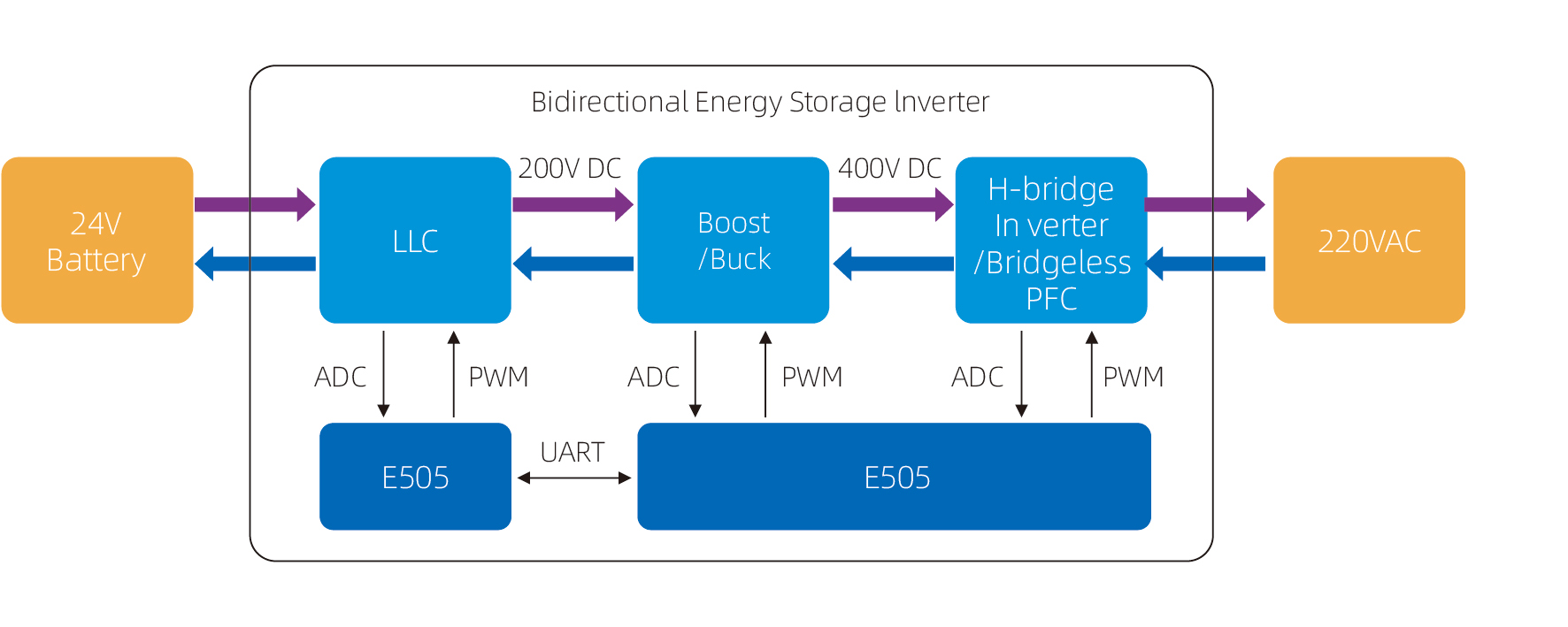

K8凯发·国际官方网站基于GD32E50x系列MCU的双向储能逆变器计划 ，能够实现离网放电和并网充电功效。计划通过两颗GD32E50x 系列MCU控制三级架构（LLC + Buck/Boost + 逆变/PFC） ，确保了系统的高效性和稳固性。其LLC的开关频率为100kHz ，Boost/Buck和逆变/PFC部分的开关频率均为20kHz；内部较量器实现了过流和过压�；� ，镌汰了对外部硬件电路的依赖 ，简化了系统设计；接纳的ADC倍频采样手艺能够实现更准确的平均电流控制 ，其过压、过流和过温�；せ圃蛉繁Ａ讼低吃谥种质虑樘跫碌那寰苍诵�。

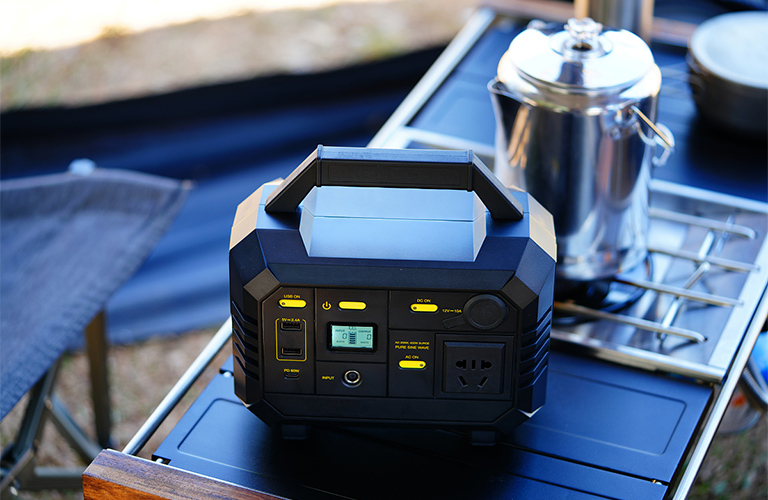

该计划可适用于户外露营、航拍摄影、移动办公、应急充电、应抢救灾、医疗抢险等多种便携式储能电源的应用场景。
计划特点
离网供电模式特征
全桥LLC + Boost + H桥逆变拓扑
输入20~27.2V电池电压 ，输出220VAC ，最大功率1kW
整机峰值效率90.25%；满载THDv < 2.01%
并网充电模式特征
标准无桥PFC + Buck + 全桥LLC拓扑
输入220VAC ，输出CC/CV充电 ，最大功率500W
整机峰值效率90.12%；最大PF值0.973
